气动控制阀

规格参数

零件材料：

产品说明

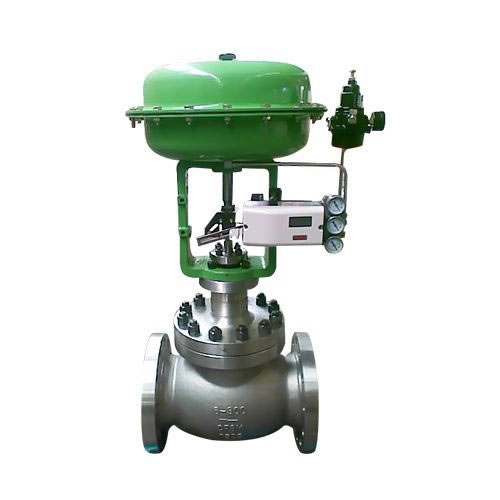

   ZXP型新系列气动薄膜直通单座调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。

   本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

产品特点：

1、顶导向单座调节阀，结构紧凑，部件少、易维修。

2、金属阀芯适用多种工作场合，达IV级泄漏标准，ZXPQ型软密封结构阀芯达VI级泄漏标准。

3、阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30%。

4、可调范围大，固有可调比为50。

5、执行机构采用多弹簧结构，高度减少30%、重量减轻30%。

6、ZXPV型波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏。

7、ZXPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。

连接标准：

法兰标准铸铁法兰按GB4216.5-84

铸钢法兰按GB9113-88JB/T79-94

法兰密封面型式:PN10、PN16为凸面;PN40PN64为凹凸面,阀体为凹面.

薄膜执行机构气信号接口:内螺纹M16×1.5

夹套保温型夹套载热体接口:对焊φ18×4

*阀体法兰及法兰端面距离可以按用户指定的标准制造.

如:ANSIJISJPI等标准
